Misuratori di livello industriali: tecnologie, applicazioni e criteri di scelta.
La misura di livello controlla
liquidi, paste e solidi sfusi
in serbatoi, silos, vasche e recipienti di processo. Radar, ultrasuoni, capacitivi e idrostatici sono solo alcune delle tecnologie disponibili.
La prima distinzione utile è tra
misura continua
, che restituisce il livello lungo un campo, e
rilevamento puntuale
, usato per minimo, massimo, troppo pieno o protezione pompe.
✓ Guida tecnica
✓ Copertura nazionale
✓ Richiesta qualificata
Misura continua senza contatto su serbatoio di processo.
Continua o puntuale
Trasmettitore continuo oppure interruttore di soglia per minimo, massimo e sicurezza.
Contatto o non contatto
La geometria e il prodotto determinano se il sensore può restare fuori dal materiale.
Condizioni di processo
Schiuma, vapori, polvere, pressione, temperatura, densità e costante dielettrica incidono sulla scelta.
Funzione richiesta
Inventario, regolazione, interfaccia, troppo pieno, marcia a secco o gestione del processo.
COS'È UN MISURATORE DI LIVELLO?
Uno strumento per conoscere quanto prodotto è presente in un recipiente o rilevare una soglia.
Un
misuratore di livello
determina la posizione della superficie di un liquido o di un solido sfuso rispetto a un riferimento. Il dato può essere convertito in altezza, percentuale, volume o quantità tramite la geometria del serbatoio.
La misura può essere continua oppure limitarsi a rilevare il raggiungimento di un punto. Questa distinzione evita di confrontare impropriamente un trasmettitore radar con un semplice interruttore di livello.
Strumentazione di livello su impianto di processo.
COME FUNZIONA LA MISURA
Principi fisici differenti trasformano distanza, pressione o proprietà elettriche in un dato di livello.
01
Tempo di volo
Radar e ultrasuoni misurano il tempo impiegato dal segnale per raggiungere la superficie e tornare al sensore.
02
Pressione idrostatica
La pressione generata dalla colonna di liquido viene correlata ad altezza e densità.
03
Proprietà elettriche
Capacità o conducibilità cambiano quando il prodotto raggiunge la sonda o ne modifica il campo elettrico.
04
Interazione meccanica
Galleggianti, vibronici, palette ed elettromeccanici rilevano presenza o posizione tramite un elemento fisico.
TIPOLOGIE PRINCIPALI
Tecnologie per misura continua e rilevamento puntuale del livello.
Le famiglie sono raccolte qui una sola volta. Le sezioni successive ragionano invece per applicazione e criteri di selezione.
Radar a spazio libero
Misura continua
senza contatto
con onde elettromagnetiche; impiegata su liquidi e solidi anche in condizioni di processo impegnative.
Liquidi · solidi · non contatto
Radar a onda guidata
Il segnale radar percorre una sonda a fune o asta. Utile anche per
misura d'interfaccia
in applicazioni compatibili.
GWR · interfaccia · sonda
A ultrasuoni
Misurano la distanza tramite onde acustiche. Soluzione senza contatto per vasche, serbatoi e numerose applicazioni ambientali.
Tempo di volo · vasche · non contatto
Capacitivi
Rilevano la variazione di capacità dovuta al prodotto. Utilizzabili, secondo configurazione, per misura continua o soglia.
Liquidi · solidi · capacità
Idrostatici
Ricavano il livello dalla pressione della colonna di liquido; comprendono trasmettitori e sonde sommergibili.
Liquidi · pozzi · serbatoi
Vibronici
Forcelle o elementi vibranti rilevano una
soglia
quando la frequenza cambia a contatto con il prodotto.
Min/max · troppo pieno · marcia a secco
Conduttivi
Per liquidi elettricamente conduttivi, soprattutto come rilevamento puntuale semplice di presenza o soglia.
Liquidi conduttivi · soglia
A galleggiante / magnetici
La posizione di un galleggiante segue il livello e può comandare un contatto o un indicatore magnetico.
Serbatoi · indicazione locale · soglia
Radiometrici
Misura non invasiva dall'esterno del recipiente per condizioni estreme dove altre tecnologie risultano difficili da applicare.
Estremo processo · non invasivo
Paletta rotante
Tipica soglia per
solidi sfusi
: il materiale arresta o ostacola la rotazione della paletta.
Polveri · granuli · silos
Pressione differenziale
Nei recipienti chiusi il livello può essere ricavato dalla differenza fra pressione al fondo e spazio di testa.
Serbatoi chiusi · DP
Elettromeccanici / tasteggio
Un peso o elemento meccanico scende verso la superficie: soluzione storica ancora usata in specifiche applicazioni con solidi.
Silos · solidi sfusi

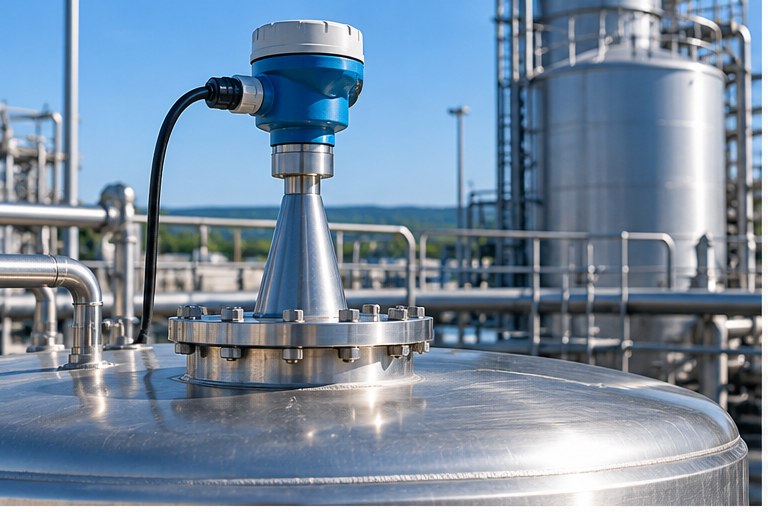

Serbatoi
Misura continua dall'alto senza contatto.

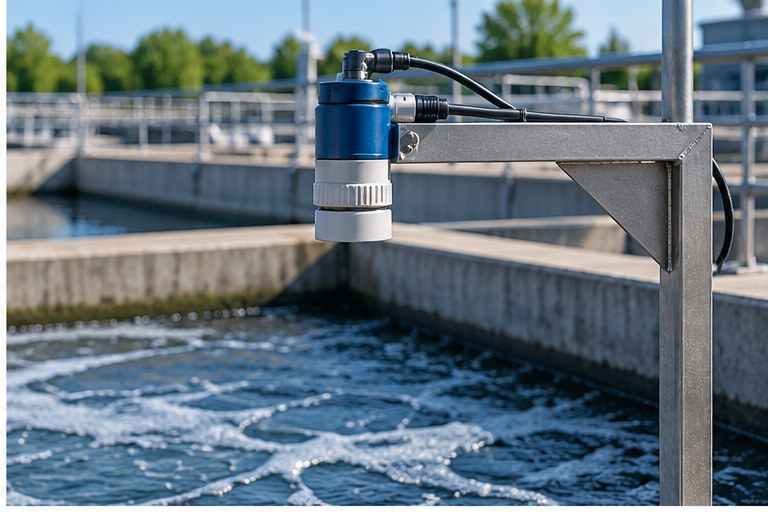

Vasche aperte
Controllo di livello in trattamento acque.

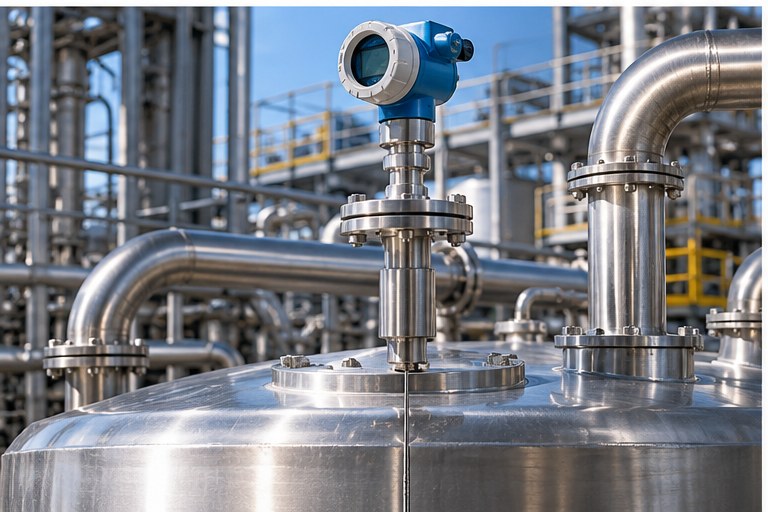

Processo
Pressione, temperatura e geometria guidano la scelta.

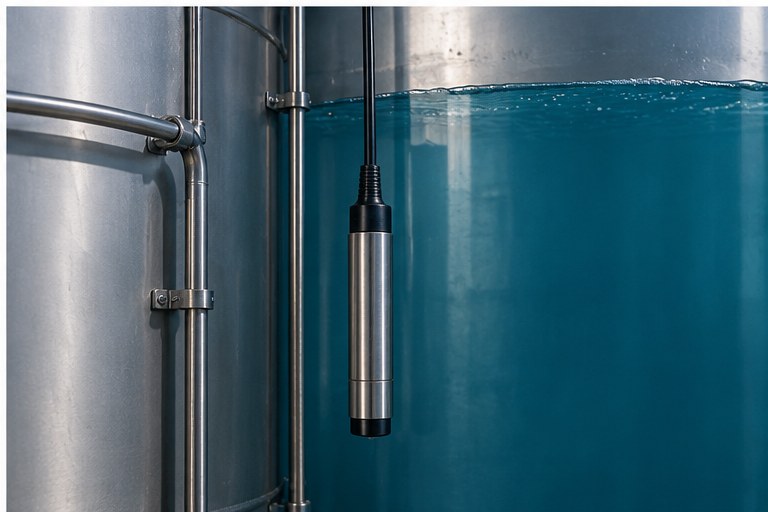

Idrostatica
La colonna di liquido genera la pressione misurata.
APPLICAZIONI
Il problema da risolvere viene prima della tecnologia.
01
Inventario e stoccaggio
Livello continuo in serbatoi e silos per disponibilità prodotto e gestione scorte.
02
Regolazione di processo
Controllo di riempimento, svuotamento e alimentazione di apparecchiature.
03
Troppo pieno
Soglia indipendente per prevenire sovrariempimento e fuoriuscite.
04
Protezione pompe
Rilevamento di minimo o marcia a secco su vasche e serbatoi.
05
Interfaccia
Separazione fra due fasi liquide quando il principio di misura e le proprietà del prodotto lo consentono.
06
Solidi sfusi
Polveri, granuli e materie prime in silos con polvere, coni di materiale e superfici irregolari.
Misura di livello nei processi industriali
SETTORI INDUSTRIALI
Acqua, chimica, food, energia, materie prime e molti altri processi.
Acqua, depurazione e gestione reflui
Chimica e petrolchimica
Food & beverage e processi igienici
Farmaceutica e life sciences
Oil & gas, energia e utility
Cemento, minerali, cereali e solidi sfusi
Cartario, plastica e manifattura
COME SCEGLIERE
La selezione parte dal prodotto, dal recipiente e dalla funzione di misura.
1. Prodotto
Liquido, pasta o solido; densità, conducibilità, costante dielettrica, viscosità, abrasività e aggressività.
2. Processo
Pressione, temperatura, vapori, schiuma, polvere, agitazione e rischio di depositi.
3. Recipiente
Altezza, forma, attacchi, ostacoli interni, agitatori, serpentine e spazio disponibile.
4. Obiettivo
Misura continua, soglia, interfaccia, inventario, sicurezza o controllo di processo.
DIMENSIONAMENTO E PRESTAZIONI
Campo di misura, accuratezza e zona morta devono essere compatibili con il serbatoio.
Oltre alla tecnologia vanno verificati
distanza di misura, accuratezza, ripetibilità, tempo di risposta, zona di blocco, attacco al processo e condizioni limite
. Nei solidi la superficie può essere inclinata; nei liquidi schiuma e turbolenza possono modificare la qualità del segnale.
Dato fondamentale:
per un preventivo utile servono altezza e geometria del recipiente, livello minimo/massimo operativo e posizione dell'attacco disponibile.
SCELTA PER ESIGENZA
Quale principio valutare in base al problema applicativo?
Misura senza contatto
Radar o ultrasuoni, verificando vapori, schiuma, polvere, geometria e campo di misura.
Serbatoio chiuso pressurizzato
Radar, radar guidato o pressione differenziale secondo prodotto e condizioni.
Liquidi in pozzi e vasche
Idrostatica o ultrasuoni/radar quando compatibili con l'installazione.
Soglia di sicurezza
Vibronico, capacitivo, conduttivo o galleggiante in funzione del prodotto.
Solidi in silo
Radar, radar guidato, paletta, vibronico o sistemi elettromeccanici secondo funzione.
Condizioni estreme
Soluzioni radiometriche possono essere valutate quando la misura dall'esterno è necessaria.
INSTALLAZIONE
Una tecnologia corretta può misurare male se il punto di installazione è sbagliato.
01
Posizione
Evitare, quando richiesto dal principio, getti di carico, ostacoli, pareti troppo vicine e zone di forte turbolenza.
02
Attacco
Diametro, tronchetto, orientamento e materiale devono rispettare le indicazioni dello strumento.
03
Riferimenti
Zero, pieno, distanza sensore-fondo e geometria devono essere configurati correttamente.
04
Accessibilità
Prevedere messa in servizio, verifica, pulizia e sostituzione senza complicare la manutenzione.
PROBLEMI TIPICI E DIAGNOSTICA
Eco falsi, depositi, variazioni di densità e condizioni di superficie sono cause diverse.
Eco e ostacoli
Tronchetti, agitatori e strutture interne possono generare riflessioni indesiderate.
Schiuma e vapori
Possono attenuare o alterare alcuni segnali: l'effetto dipende dal principio utilizzato.
Depositi sulla sonda
Incrostazioni e adesione del prodotto possono modificare risposta e affidabilità.
Densità variabile
Nella misura idrostatica il legame fra pressione e livello dipende dalla densità del liquido.
SEGNALI E AUTOMAZIONE
Il dato di livello deve integrarsi con PLC, DCS, allarmi e sistemi di inventario.
Sono comuni segnali analogici
4–20 mA
, HART e diversi protocolli digitali o industriali a seconda del costruttore. Per gli interruttori di soglia sono frequenti uscite a relè o elettroniche. La diagnostica remota può semplificare messa in servizio e manutenzione.
MATERIALI, CERTIFICAZIONI E DOCUMENTAZIONE
Compatibilità chimica e requisiti di impianto fanno parte della specifica.
Parti bagnate
Acciai, plastiche, rivestimenti e guarnizioni devono essere compatibili con il prodotto.
Aree classificate
Per atmosfere potenzialmente esplosive verificare certificazioni e configurazione richieste.
Processi igienici
Attacchi, materiali e certificazioni devono essere coerenti con il settore alimentare o farmaceutico.
Sicurezza funzionale
Applicazioni di protezione possono richiedere dispositivi e documentazione specifici.
SISTEMI CORRELATI
Il punto di misura spesso fa parte di un sistema più ampio.
Indicatori locali
Barriere e isolatori
Display remoti
PLC / DCS
Telemetria
Gestione inventario
Valvole di controllo
Allarmi troppo pieno
CERCHI UN MISURATORE DI LIVELLO?
Ti aiutiamo a trovare aziende specializzate.
Descrivi recipiente, prodotto e funzione richiesta. Più dati tecnici inserisci, più semplice sarà inquadrare la soluzione.
DAL PROCESSO ALLA RICHIESTA
CHECKLIST PREVENTIVO
Quali dati preparare prima di chiedere una quotazione.
Prodotto da misurare e stato: liquido, pasta, polvere o granulare
Misura continua, soglia, interfaccia o sicurezza
Altezza e geometria di serbatoio, silo o vasca
Livello minimo e massimo operativo
Pressione e temperatura di processo
Schiuma, vapori, polvere, agitazione o depositi
Attacco disponibile e materiali a contatto
Segnale, alimentazione, protocollo e certificazioni richieste
ERRORI DA EVITARE
Gli errori più comuni nascono da una specifica incompleta.
Scegliere solo per tecnologia
“Radar” non è una specifica completa: frequenza, antenna, campo e condizioni applicative contano.
Confondere continuo e soglia
Un interruttore di massimo non sostituisce un trasmettitore continuo e viceversa.
Ignorare il recipiente
Ostacoli, forma, altezza e punto di carico possono incidere quanto il prodotto.
Dimenticare le condizioni reali
Schiuma, vapori, polvere, densità e depositi devono essere dichiarati prima della scelta.
Installazione sul serbatoio
Attacco, geometria e zona libera davanti al sensore incidono sulla qualità della misura.
Misura senza contatto
Utile quando il sensore deve restare separato dal prodotto, previa verifica delle condizioni applicative.
Misura immersa
La pressione della colonna di liquido diventa il dato di livello quando densità e condizioni sono note.
PRODUTTORI E MARCHI
Alcuni produttori presenti nel mercato della misura di livello.
Elenco orientativo, non una classifica: la scelta dipende dall'applicazione e dalla configurazione.
Endress+Hauser
Radar, radar guidato, ultrasuoni, capacitivi, idrostatici, vibronici e altre tecnologie di livello.
VEGA
Strumentazione per misura continua e soglia, con forte presenza di radar e radar guidato.
Emerson / Rosemount
Radar, radar guidato, pressione e soluzioni di rilevamento per processi industriali.
KROHNE
Soluzioni radar, TDR, ultrasuoni e strumenti per applicazioni di processo.
Siemens
Radar, ultrasuoni e tecnologie per liquidi e solidi in automazione industriale.
ABB
Strumentazione di livello e pressione per processi, serbatoi e applicazioni industriali.
PRODUCI O DISTRIBUISCI MISURATORI DI LIVELLO?
Scopri come collaborare con noi.
Per produttori, distributori, grossisti, rivenditori e operatori tecnici interessati a gestire nuove richieste coerenti con prodotti e aree servite.
COLLABORAZIONE TECNICA E COMMERCIALE
FAQ
Domande frequenti sui misuratori di livello.
Qual è la differenza tra misura continua e rilevamento puntuale?
La misura continua restituisce il livello lungo un campo; il puntuale segnala il raggiungimento di una soglia, per esempio minimo o massimo.
Radar e ultrasuoni sono la stessa cosa?
No. Entrambi possono misurare senza contatto, ma il radar usa onde elettromagnetiche mentre l'ultrasuono usa onde acustiche.
Quando si usa il radar a onda guidata?
Quando è utile guidare il segnale lungo una sonda; può essere adatto anche a specifiche misure di interfaccia.
Come funziona un sensore idrostatico?
Misura la pressione esercitata dalla colonna di liquido e la converte in livello considerando la densità.
A cosa serve un sensore vibronico?
Tipicamente al rilevamento di soglia, per massimo, minimo, troppo pieno o protezione contro marcia a secco.
I capacitivi funzionano con liquidi e solidi?
Possono essere impiegati in entrambe le categorie, ma la fattibilità dipende dalle proprietà elettriche del prodotto e dall'installazione.
La schiuma influenza la misura?
Può influenzare alcune tecnologie. Tipo e spessore della schiuma vanno considerati nella selezione.
Come si misura il livello nei solidi sfusi?
Si possono valutare radar, radar guidato, vibronici, palette rotanti e sistemi elettromeccanici in funzione di misura continua o soglia.
Quando si usa una misura radiometrica?
In applicazioni particolarmente difficili, quando è vantaggioso misurare dall'esterno del recipiente senza contatto con il processo.
Il sensore può misurare anche il volume?
Il livello può essere convertito in volume se è nota la geometria del recipiente e il sistema dispone della relativa linearizzazione.
Quali segnali sono disponibili?
Dipende dallo strumento: 4–20 mA, HART e protocolli digitali sono comuni nei trasmettitori; gli interruttori possono avere relè o uscite elettroniche.
Quali dati servono per scegliere?
Prodotto, funzione di misura, geometria, campo, pressione, temperatura, condizioni di superficie, attacco, materiali, segnali e certificazioni.
Quanto costa un misuratore di livello industriale?
Il prezzo varia molto: semplici interruttori possono costare meno di trasmettitori radar o sistemi per condizioni severe. La configurazione applicativa conta più di una soglia unica di prezzo.
Serve manutenzione?
Dipende dal principio e dal prodotto. Tecnologie senza contatto possono ridurre l'esposizione al fluido; sonde a contatto possono richiedere controllo di depositi o usura.
PARTI DALL'APPLICAZIONE
Non sai ancora quale misuratore di livello scegliere?
Descrivi prodotto, recipiente, campo di misura e funzione richiesta.
